Ros资源网RouterOS创建Bridge时，可以选择VLAN的设置， vlan-filtering 是用于桥接下全局的VLAN识别和VLAN tags标记处理。如果 vlan-filtering=no, Bridge将忽略VLAN tag标记。只能工作在shared-VLAN-learning (SVL) 模式，也不能修改VLAN数据包的tags。设置为yes，相关的VLAN功能和independent-VLAN-learning (IVL) 模式将启用。当Bridge加入端口，实现二层转发，bridge自身也将会成为一个接口，并拥有自己的PVID（Port VLAN ID）
目前只有CRS3xx系列设备能够支持基于hardware offloading（下发交换芯片处理）使用Bridge VLAN filtering下所有功能，其他设备在启用桥接VLAN过滤时，不能完全使用内置交换芯片处理，大部分需要通过CPU完成。

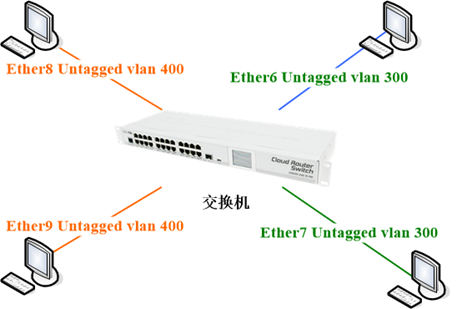

VLAN实例1 (不同VLAN配置Access接口)
这个实例介绍常见二层不同VLAN的access接口配置
创建一个bridge接口，并禁用 vlan-filtering ，在配置完成VLAN之前，避免丢失路由器的管理
/interface bridge add name=bridge1 vlan-filtering=no
添加bridge ports的接口成员，并指定每个access接口的PVID。
/interface bridge port add bridge=bridge1 interface=ether2 add bridge=bridge1 interface=ether6 pvid=300 add bridge=bridge1 interface=ether7 pvid=300 add bridge=bridge1 interface=ether8 pvid=400 add bridge=bridge1 interface=ether9 pvid=400
最后，当VLAN配置完成，启用vlan-filtering
/interface bridge set bridge1 vlan-filtering=yes

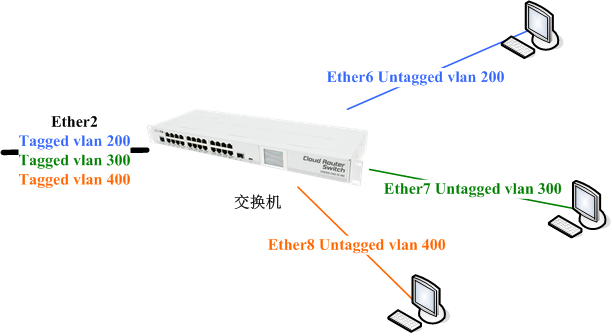

VLAN实例2 (配置Trunk和Access接口)
这个实例介绍常见二层VLAN的trunk和access接口配置
创建一个bridge接口，并禁用 vlan-filtering ，在配置完成VLAN之前，避免丢失路由器的管理
/interface bridge add name=bridge1 vlan-filtering=no
添加bridge ports的接口成员，并指定每个access接口的PVID，trunk接口不用指定。
/interface bridge port add bridge=bridge1 interface=ether2 add bridge=bridge1 interface=ether6 pvid=200 add bridge=bridge1 interface=ether7 pvid=300 add bridge=bridge1 interface=ether8 pvid=400
添加bridge VLAN，并指定tagged和untagged接口
/interface bridge vlan add bridge=bridge1 tagged=ether2 untagged=ether6 vlan-ids=200 add bridge=bridge1 tagged=ether2 untagged=ether7 vlan-ids=300 add bridge=bridge1 tagged=ether2 untagged=ether8 vlan-ids=400
最后，当VLAN配置完成，启用vlan-filtering
/interface bridge set bridge1 vlan-filtering=yes

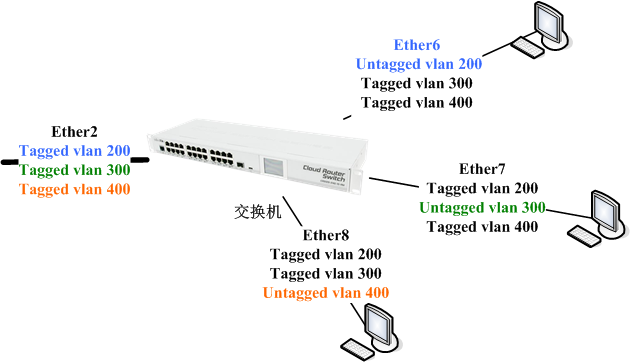

VLAN实例3 (配置Trunk和Hybrid接口)
该实例介绍二层VLAN混杂模式的配置
创建一个bridge接口，并禁用 vlan-filtering ，在配置完成VLAN之前，避免丢失路由器的管理
/interface bridge add name=bridge1 vlan-filtering=no
添加bridge ports的接口成员，并指定每个access接口的PVID，trunk接口不用指定。
/interface bridge port add bridge=bridge1 interface=ether2 add bridge=bridge1 interface=ether6 pvid=200 add bridge=bridge1 interface=ether7 pvid=300 add bridge=bridge1 interface=ether8 pvid=400
添加Bridge VLAN，并指定tagged and untagged端口，设置ether6.ether7和ether8为Hybrid端口
/interface bridge vlan add bridge=bridge1 tagged=ether2,ether7,ether8 untagged=ether6 vlan-ids=200 add bridge=bridge1 tagged=ether2,ether6,ether8 untagged=ether7 vlan-ids=300 add bridge=bridge1 tagged=ether2,ether6,ether7 untagged=ether8 vlan-ids=400
最后，当VLAN配置完成，启用vlan-filtering
/interface bridge set bridge1 vlan-filtering=yes

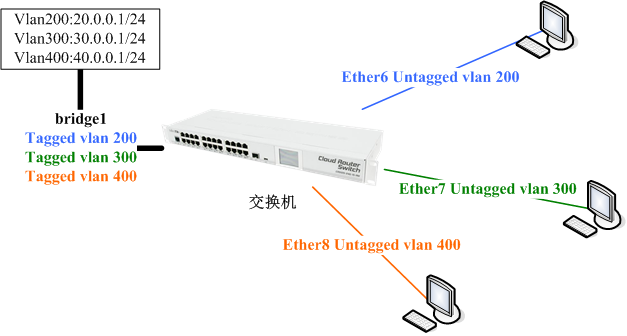

VLAN实例4(配置VLAN三层接口)
该实例介绍，如何二层VLAN上创建三层接口
创建一个bridge接口，并禁用 vlan-filtering ，在配置完成VLAN之前，避免丢失路由器的管理
/interface bridge add name=bridge1 vlan-filtering=no
添加bridge ports的接口成员，并指定每个access接口的PVID，trunk接口不用指定。
/interface bridge port add bridge=bridge1 interface=ether6 pvid=200 add bridge=bridge1 interface=ether7 pvid=300 add bridge=bridge1 interface=ether8 pvid=400
添加bridge VLAN，并指定tagged和untagged接口，在这个实例中设置tagged为bridge1，即将VLAN trunk到路由器内部
/interface bridge vlan add bridge=bridge1 tagged=bridge1 untagged=ether6 vlan-ids=200 add bridge=bridge1 tagged=bridge1 untagged=ether7 vlan-ids=300 add bridge=bridge1 tagged=bridge1 untagged=ether8 vlan-ids=400
进入/interface vlan菜单，创建bridge1接口下对应的vlan id，允许处理来之二层的vlan数据
/interface vlan add interface=bridge1 name=vlan200 vlan-id=200 add interface=bridge1 name=vlan300 vlan-id=300 add interface=bridge1 name=vlan400 vlan-id=400
在/ip address菜单下添加对应VLAN的IP地址
/ip address add address=20.0.0.1/24 interface=vlan200 network=20.0.0.0 add address=30.0.0.1/24 interface=vlan300 network=30.0.0.0 add address=40.0.0.1/24 interface=vlan400 network=40.0.0.0
最后，当VLAN配置完成，启用vlan-filtering
/interface bridge set bridge1 vlan-filtering=yes

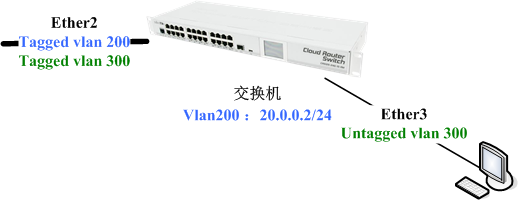

VLAN实例5 (配置VLAN三层管理IP)
该实例如何是二层VLAN配置三层管理IP和网关
创建一个bridge接口，并禁用 vlan-filtering ，在配置完成VLAN之前，避免丢失路由器的管理
/interface bridge add name=bridge1 vlan-filtering=no
添加bridge ports的接口成员，并指定每个access接口的PVID，trunk接口不用指定。
/interface bridge port add bridge=bridge1 interface=ether2 add bridge=bridge1 interface=ether3 pvid=300
添加bridge VLAN，并指定tagged和untagged接口，在这个实例中设置tagged为bridge1，即将VLAN trunk到路由器内部
/interface bridge vlan add bridge=bridge1 tagged=ether2,bridge1 vlan-ids=200 add bridge=bridge1 tagged=ether2 untagged=ether3 vlan-ids=300
进入/interface vlan菜单，创建bridge1接口下对应的vlan id，允许处理来之二层的vlan数据
/interface vlan add interface=bridge1 name=vlan200 vlan-id=200
在/ip address菜单下添加对应VLAN的IP地址
/ip address add address=20.0.0.2/24 interface=vlan200
在/ip route菜单下添加对应网关
/ip route add gateway=20.0.0.1
最后，当VLAN配置完成，启用vlan-filtering
/interface bridge set bridge1 vlan-filtering=yes
注意：如果你仅仅是通过二层协议（如MAC-telnet）连接CRS设备，那可以跳过添加IP地址的步骤，仅把VLAN传递给CPU。
