RouterOS软路由无线网络创建多个SSID的VLAN配置

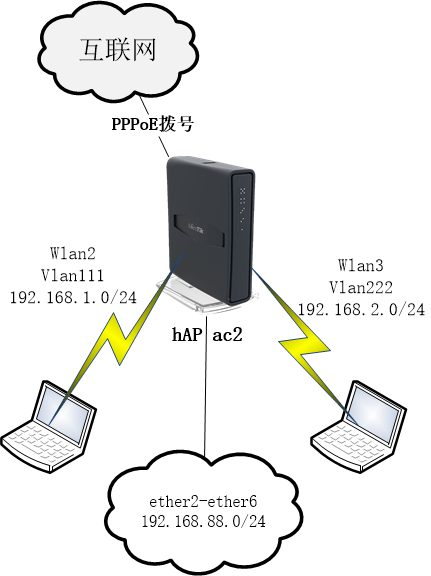

无线多VLAN接入，即根据不同的无线SSID将客户端接入到不同的VLAN中，使不同客户端获取不同的IP地址，根据IP地址创建不同的防火墙规则相互隔离。假设以普通家庭或小型办公区单线上网的hAP ac2为例，需要配置两个不同无线SSID，为不同类型的终端接入上网使用，一个用于内部人员，一个用于访客。

这里配置仅考虑5GHz频率的多VLAN接入（wlan2无线网卡），ether1单线拨号接入上网，ehter2、ether3、ether4和ether5有线以太网网口接入到bridge交换分组，再将wlan2和wlan3（VAP）加入到bridge，并开启vlan-filtering(开启后，hAP ac2下以太网口的HW-Offloading将失效)

配置ether1拨号上网

/interface pppoe-client
add add-default-route=yes disabled=no interface=ether1 name=pppoe-out1    use-peer-dns=yes user=yus password=yes

创建内外网转换的nat规则

/ip firewall nat
add action=masquerade chain=srcnat out-interface=pppoe-out

创建无线加密方式为wpa2，设置不同的密码，并分别取名为vlan111和vlan222

/interface wireless security-profiles
add authentication-types=wpa2-psk mode=dynamic-keys name=vlan111 \
wpa2-pre-shared-key=111111
add authentication-types=wpa2-psk mode=dynamic-keys name=vlan222 \
wpa2-pre-shared-key=222222

修改wlan2无线网卡模式为ap-bridge，并设置选择vlan111的安全策略和vlan标签参数

/interface wireless
set [ find default-name=wlan2 ] disabled=no mode=ap-bridge security-profile=vlan111 ssid=vlan111 vlan-id=111 vlan-mode=use-tag

基于wlan2添加虚拟AP取名wlan3，设置模式为ap-bridge，选择加密策略为vlan222

/interface wireless
add disabled=no master-interface=wlan2 name=wlan3 security-profile=vlan222 ssid=vlan222 vlan-id=222 vlan-mode=use-tag

创建bridge1口，并启用vlan-filtering，由于ether2-ether5是以太网口和bridge1，默认所有端口的PVID是1，因此启用vlan-filtering不影响管理

/interface bridge
add name=bridge1 vlan-filtering=yes

将ether2，ether3、ether4和ether5，还有wlan2和wlan3加入bridge1

/interface bridge port
add bridge=bridge1 interface=ether2
add bridge=bridge1 interface=ether3
add bridge=bridge1 interface=ether4
add bridge=bridge1 interface=ether5
add bridge=bridge1 interface=wlan2
add bridge=bridge1 interface=wlan3

配置wlan2和wlan3的trunk vlan

/interface bridge vlan
add bridge=bridge1 tagged=bridge1,wlan2 vlan-ids=111
add bridge=bridge1 tagged=bridge1,wlan3 vlan-ids=222

创建三层vlan接口

/interface vlan
add interface= bridge1 name=vlan111 vlan-id=111
add interface= bridge1 name=vlan222 vlan-id=222

配置vlan111和vlan222的IP地址，为bridge1接口配置192.168.88.1/24地址段（pvid 1）

/ip address
add address=192.168.1.1/24 interface=vlan111
add address=192.168.2.1/24 interface=vlan222
add address=192.168.88.1/24 interface=bridge1

为vlan111、vlan222和bridge1创建DHCP服务需要的IP地址池

/ip pool
add name=vlan111 range=192.168.1.2-192.168.1.254
add name=vlan222 range=192.168.2.2-192.168.2.254
add name=pool1 range=192.168.88.2-192.168.88.254

创建DHCP服务接口，选择对应的地址池

/ip dhcp-server
add address-pool=vlan111 interface=vlan111 name=server1
add address-pool=vlan222 interface=vlan222 name=server2
add address-pool=pool1 interface=bridge1 name=server3

创建DHCP网络分配的网关和DNS

/ip dhcp-server network
add address=192.168.1.0/24 gateway=192.168.1.1 dns-server=223.5.5.5
add address=192.168.2.0/24gateway=192.168.2.1 dns-server=223.5.5.5
add address=192.168.88.0/24gateway=192.168.88.1 dns-server=223.5.5.5

我们不允许vlan222的无线用户访问有线网络的IP地址，即禁止192.168.2.0/24的IP段访问192.168.88.0/24，在/ip firewall filter下配置过滤规则

/ip firewall filter
add action=drop chain=forward src-address=192.168.2.0/24 dst-address=192.168.88.0/24
