Ros资源网从RouterOS v6.41开始，提供了Bridge的VLAN filtering功能，Bridge能完全实现vlan的控制，下面的两个事例基于无线网桥vlan透传的配置
事例1：无线vlan透传到路由器

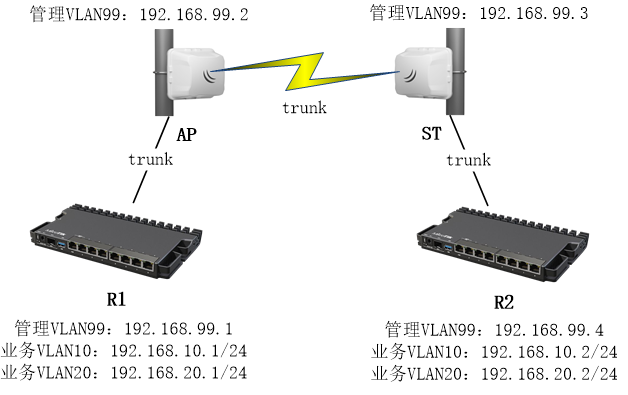

如下面的事例，需通过无线网桥转发3个不同的VLAN ID（trunk），VLAN 10和20是业务VLAN，VLAN99作为所有设备的管理VLAN：
首先从创建新的bridge接口开始，并将ether1和wlan1接口加入bridge，配置适用于AP和ST设备：
/interface bridge add name=bridge protocol-mode=none /interface bridge port add bridge=bridge interface=ether1 add bridge=bridge interface=wlan1
通常RSTP在点对点网桥中不会启用，因为这样的点对点网络不会行成环路，除非你的方案要求用RSTP协议，实现环路保护，如多路径的备份链路。
出于VLAN安全考虑，应该启用ingress-filtering（vlan入口过滤），因为只期望通过tagged VLAN 通过，untagged的vlan禁止通过，下面配置适用于对AP和ST：
/interface bridge portset [find where interface=ether1 or interface=wlan1] frame-types=admit-only-vlan-tagged ingress-filtering=yes
配置bridge vlan，由于VLAN 99作为所有设备的管理VLAN，需允许这个VLAN ID能够访问CPU（bridge），否则在启用Bridge的VLAN filtering后，将无法访问网桥设备。VLAN10和20不需要访问CPU，只需trunk到到另一端。在AP和ST上都添加相同的VLAN配置：
/interface bridge vlan add bridge=bridge tagged=ether1,wlan1 vlan-ids=10 add bridge=bridge tagged=ether1,wlan1 vlan-ids=20 add bridge=bridge tagged=ether1,wlan1,bridge vlan-ids=99
R1、R2、AP和ST设备都需要创建一个三层管理VLAN接口，以便能够通过VLAN99访问设备，（警告：如果启用Bridge的VLAN filtering后，没有打通三层VLAN，所有bridge端口将丢是对设备管理，包括winbox的MAC登录。
AP和ST需在Bridge接口上创建三层VLAN接口，并配置IP地址，AP的VLAN99管理IP配置如下:
/interface vlan add interface=bridge name=MGMT vlan-id=99 /ip address add address=192.168.99.2/24 interface=MGMT
ST的管理IP配置如下：
/interface vlan add interface=bridge name=MGMT vlan-id=99 /ip address add address=192.168.99.3/24 interface=MGMT
如果要允许更多的VLAN被转发，只需要在bridge vlan中指定更多的VLAN id规则。
设置AP的无线连接配置，配置wpa2的安全加密规则取名wlan_sec
/interface wireless security-profiles add authentication-types=wpa2-psk mode=dynamic-keys name=wlan_sec wpa2-pre-shared-key=use_a_long_password_here
配置AP设备模式为bridge，设置ssid为ptp_test，选择安全策略为wlan_sec，其他参数如下：
/interface wireless set wlan1 band=5ghz-a/n/ac channel-width=20/40/80mhz-Ceee disabled=no mode=bridge scan-list=5180 security-profile=wlan_sec ssid=ptp_test
设置ST配置wpa2的安全加密
/interface wireless security-profiles add authentication-types=wpa2-psk mode=dynamic-keys name=wlan_sec wpa2-pre-shared-key=use_a_long_password_here
配置ST设备模式为station-bridge，设置ssid为ptp_test，选择安全策略为wlan_sec，其他参数如下：
/interface wireless set wlan1 band=5ghz-a/n/ac channel-width=20/40/80mhz-Ceee disabled=no mode=station-bridge scan-list=5180 security-profile=wlan_sec ssid=ptp_test
以上无线配置，采用普通的802.11协议，如果需要更高效的带宽传输，可以选择MikroTik私有的NV2协议。
对于R1和R2的路由器，在这个事例中，VLAN传输止步于两台路由器，AP和ST都分别接入两台路由器的ether2口，因此直接在ether2网口配置三层vlan子接口，R1接入ether2配置如下
/interface vlan add interface=ether2 name=MGMT vlan-id=99 add interface=ether2 name=vlan10 vlan-id=10 add interface=ether2 name=vlan20 vlan-id=20
添加R1管理IP地址：
/ip address add address=192.168.99.1/24 interface=MGMT
R1配置vlan10和vlan20的IP地址
/ip address add address=192.168.10.1/24 interface=vlan10 add address=192.168.20.1/24 interface=vlan20
R2的路由器接入ether2配置三层vlan接口如下
/interface vlan add interface=ether2 name=MGMT vlan-id=99 add interface=ether2 name=vlan10 vlan-id=10 add interface=ether2 name=vlan20 vlan-id=20
添加R2管理IP地址
/ip address add address=192.168.99.4/24 interface=MGMT
R2配置vlan10和vlan20的IP地址
/ip address add address=192.168.10.2/24 interface=vlan10 add address=192.168.20.2/24 interface=vlan20
当无线连接成功后，确保三层管理VLAN配置正确，最后在AP和ST开启bridge接口下的 VLAN filtering，因为AP设备通常只有一个以太网口，没有配置console口，如果一旦丢是管理，只能复位操作。
/interface bridgeset bridge vlan-filtering=yes
事例2：VLAN透传到内网

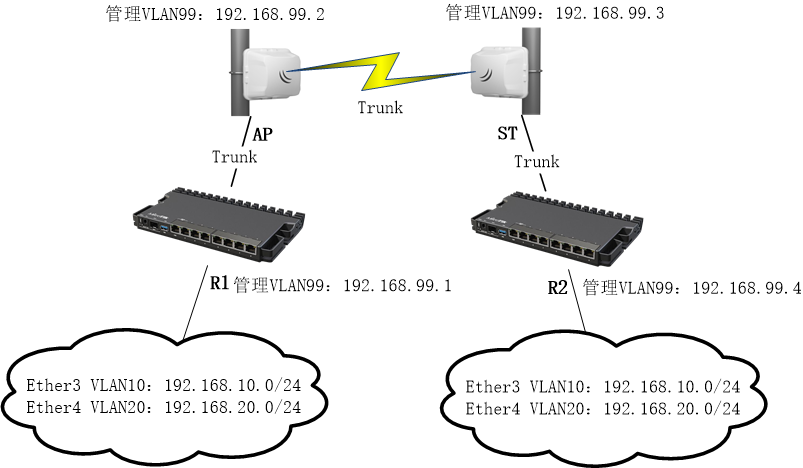

根据上面的事例，网络结构进行变动，需要经过路由器将VLAN传递给两端的局域网，即无线网络打通远端的vlan10和vlan20的网络，在这个事例中 R1和R2的ether3和ether4分别对应vlan10和vlan20，配置为access口，这里的R1和R2路由器变成了二层交换机。
在这个事例中AP和ST继续作为无线网桥trunk vlan10、20和99，因此配置不变，仅修改R1和R2的配置。
首先创建Brdge接口，加入ether2，ether3和ether4，两端网桥设备仍然接入路由器的ether2口，两台路由器R1和R2配置相同：
/interface bridge add name=bridge protocol-mode=none /interface bridge port add bridge=bridge interface=ether2 add bridge=bridge interface=ether3 add bridge=bridge interface=ether4
设置ether2只能通tagged标签，ether3和ether4设置pvid为10和20，即access端口，两台路由器R1和R2配置相同：
/interface bridge port set [find where interface=ether2] frame-types=admit-only-vlan-tagged ingress-filtering=yes set [find where interface=ether3] pvid=10 set [find where interface=ether4] pvid=20
配置vlan trunk，ether2上trunk vlan10、20和99，同时vlan99传递给bridge（CPU处理），两台路由器R1和R2配置相同：
/interface bridge vlan add bridge=bridge tagged=ether2,bridge vlan-ids=99 add bridge=bridge tagged=ether2 vlan-ids=10 add bridge=bridge tagged=ether2 vlan-ids=20
创建管理vlan99的三层接口，在R1配置
/interface vlan add interface=bridge name=MGMT vlan-id=99
添加R1管理IP地址
/ip address add address=192.168.99.1/24 interface=MGMT
创建管理vlan99的三层接口，在R2配置
/interface vlan add interface=bridge name=MGMT vlan-id=99
添加R2管理IP地址
/ip address add address=192.168.99.4/24 interface=MGMT
以上配置完成
