RouterOS通过VRRP实现单线多拨以及PCC负载均衡

单线多拨/一线多拨需要运营商的支持，可以达到叠加速度（也要运营商支持）以及获取多个IP地址的目的。
ROS可以通过VRRP显示PPPOE多拨，本文虚拟机虚拟ROS以及自建PPPoE服务器，WAN口是ether1，LAN口是ether2，来实现1线3拨以及使用PCC规则来达到负载均衡的效果。

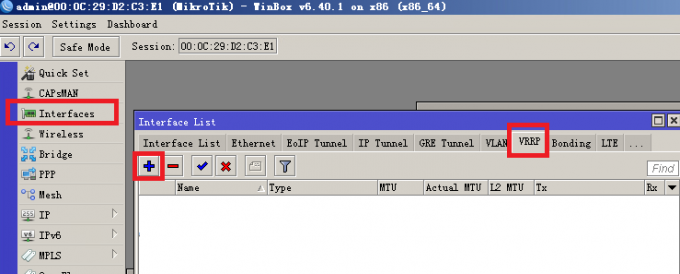

1、VRRP设置  打开“Interfaces” – “VRRP”，点击“+”

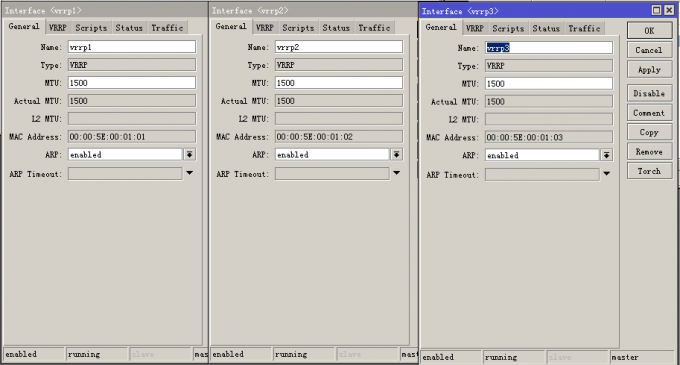

添加3个VRRP，name分别为vrrp1，vrrp2，vrrp3

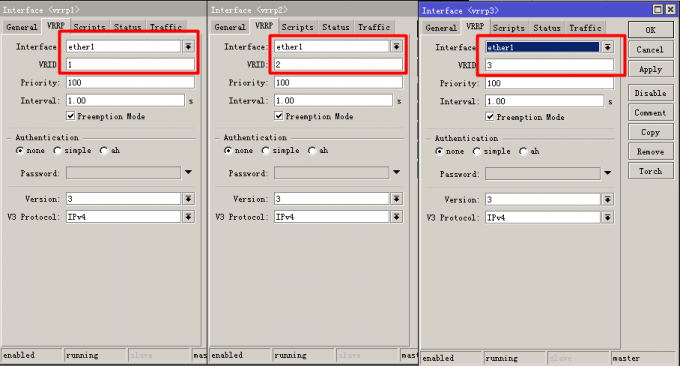

VRRP选项卡分别设置vrrp1的VRID为1，vrrp2的VRID为2，vrrp3的VRID为3

2、PPPoE Client拨号设置

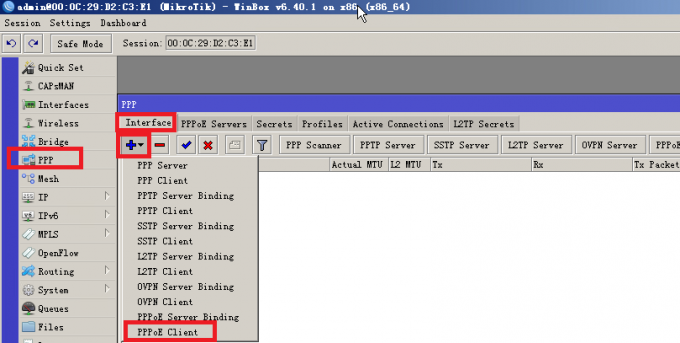

打开“PPP” – “Interface”，点击“+”，选择“PPPoE Client”

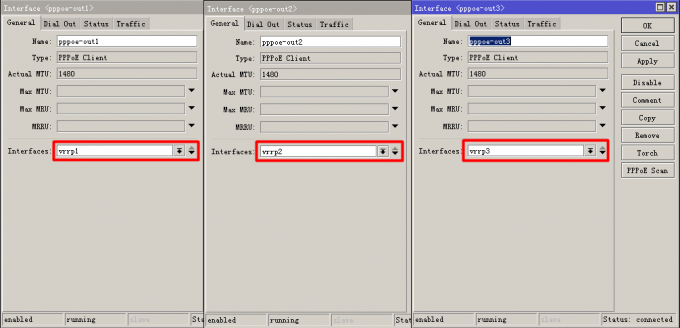

创建3个pppoe拨号，name分别为pppoe-out1，pppoe-out2，pppoe-out3，以及Interfaces分别选择vrrp1，vrrp2，vrrp3

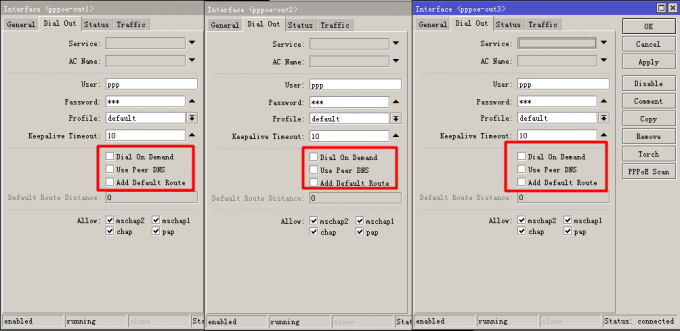

Dial out选项卡。分别去掉“Add Default Route”的勾（不添加默认路由）

3、配置LAN ip地址和激活vrrp虚拟接口配置ip地址

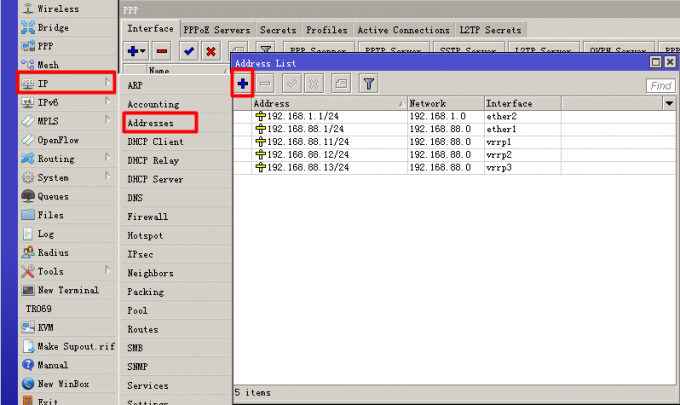

打开“IP” – “Addresses”，点击“+”

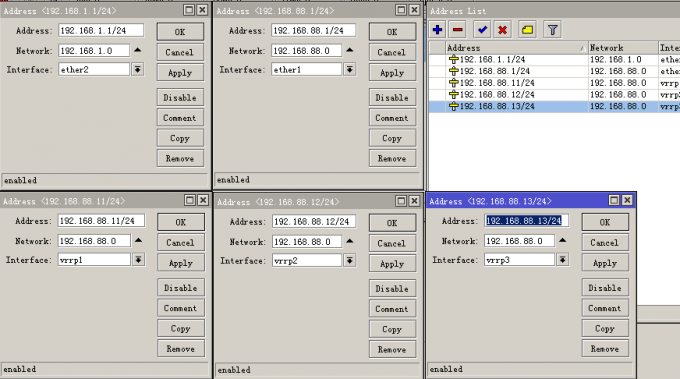

添加内网LAN：Addess：192.168.1.1/24 Network：192.168.1.0 Interface：ether2
添加外网WAN：Addess：192.168.88.1/24 Network：192.168.88.0 Interface：ether1
添加vrrp1：Addess：192.168.88.11/24 Network：192.168.88.0 Interface：vrrp1
添加vrrp2：Addess：192.168.88.12/24 Network：192.168.88.0 Interface：vrrp2
添加vrrp3：Addess：192.168.88.13/24 Network：192.168.88.0 Interface：vrrp3
PS：Wan口也就是ether1要和vrrp同一个网段的

4、路由设置

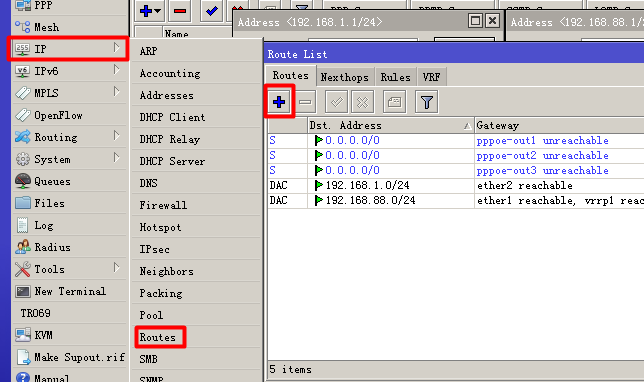

打开“IP” – “Routes”，点击“+”

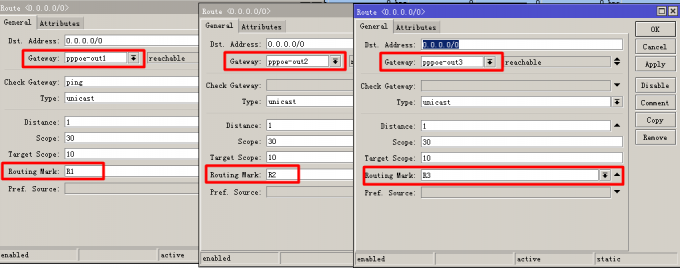

添加3条默认路由Gateway：pppoe-out1，Gateway：pppoe-out2，Gateway：pppoe-out3，分别对标记为R1，R2，R3指定线路

5、标记内网要走的线路以及提取路由标记指定走pppoe线路

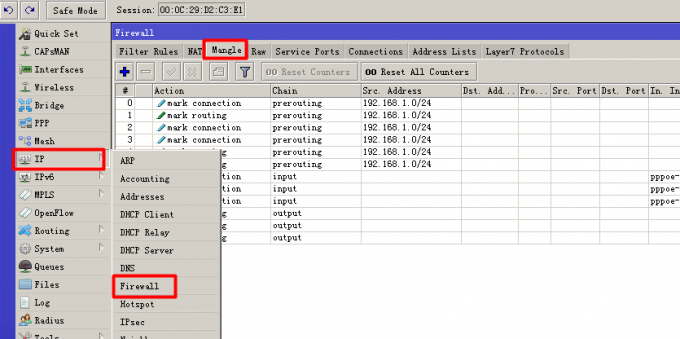

打开“ip” – “Firewall” – “Mangle”，点击“+”

添加3条标记规则

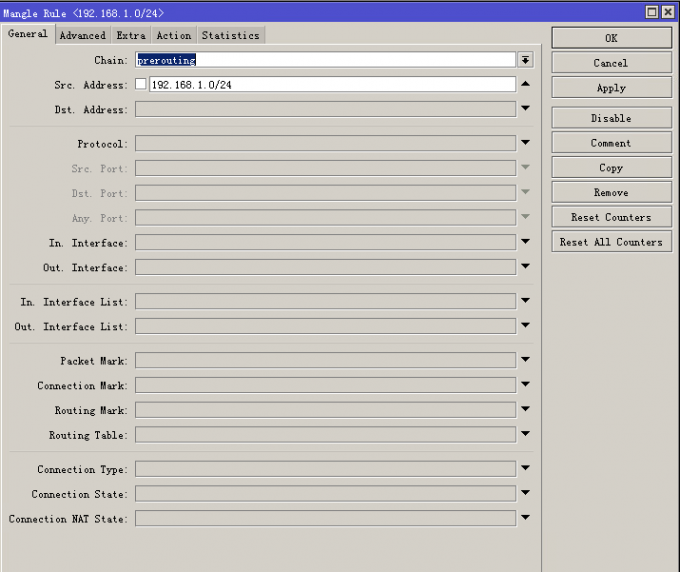

Chain选择“prerouting”，Src.Address填写内网ip（我这里是192.168.1.0/24），这边3条标记都是一样的

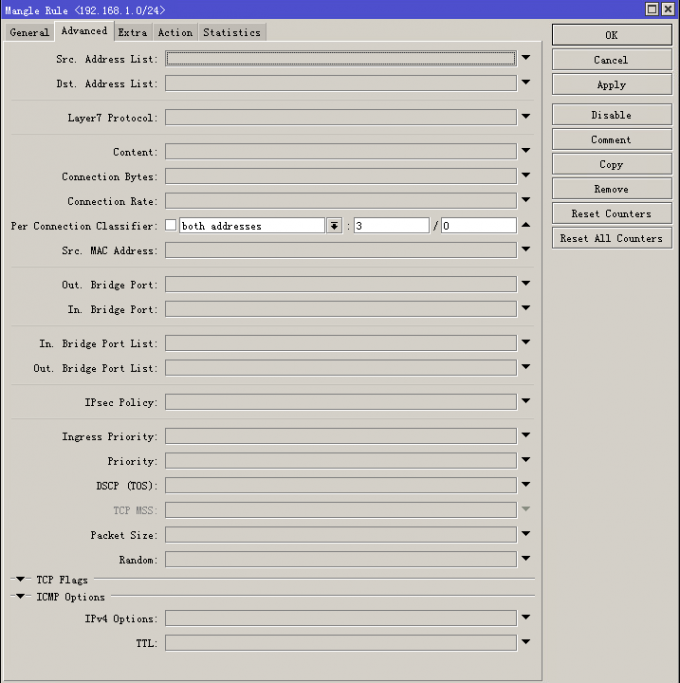

advanced选项卡，Per Connection Classifier选择“both addresses”
第一条标记：“both addresses”：3/0，
第二条标记：“both addresses”：3/1，
第三条标记：“both addresses”：3/2

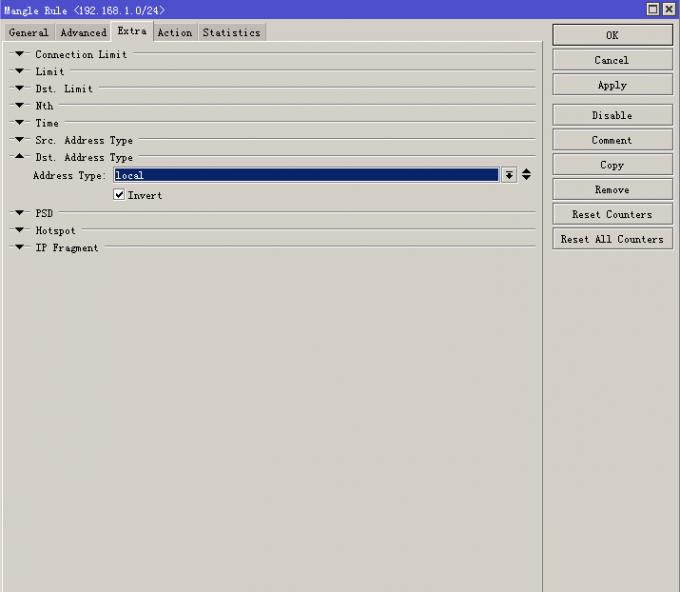

Extra选项卡 Dst.Address Type中Address Type选择local，并勾上Invert，表示非本地，三条标记一样

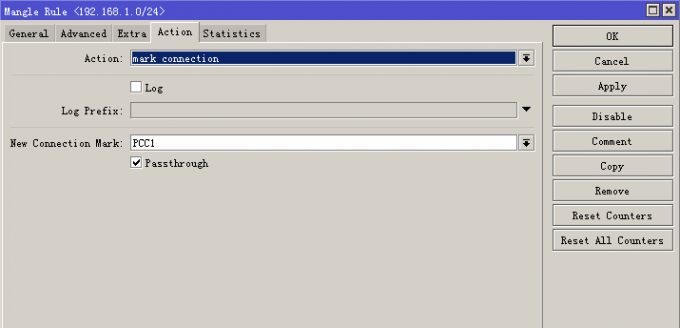

Action选项卡 Action选择“mark connection”，New Connection Mark填写标记名称
第一条标记New Connection Mark填写PCC1
第二条标记New Connection Mark填写PCC2
第三条标记New Connection Mark填写PCC3

新建3条提取路由标记和指定路由的规则

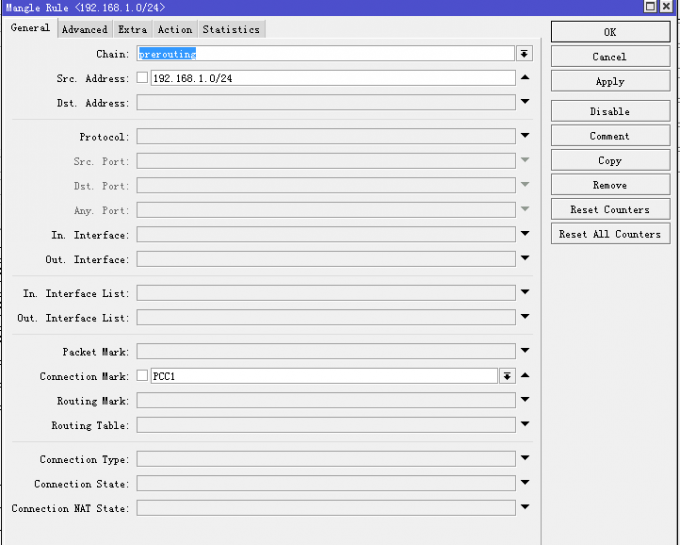

Chain选择“prerouting”，Src. Address填写内网LAN地址，我这里是192.168.1.0/24，Connection Mark填写刚才标记的名称（需要创建3条规则）
第一条Connection Mark填写PCC1
第二条Connection Mark填写PCC2
第三条Connection Mark填写PCC3

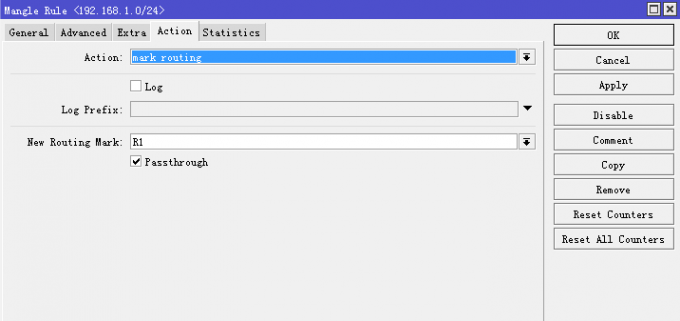

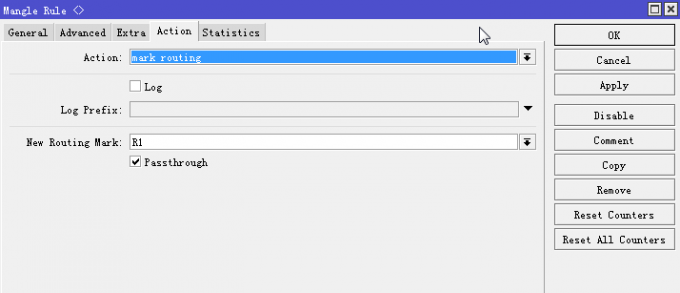

这边Action选择“mark routing”，New Routing Mark填写要走pppoe的名称，这边3条规则分别填写R1，R2，R3

以上规则脚本代码：

/ip firewall mangle
add action=mark-connection chain=prerouting dst-address-type=!local \
    new-connection-mark=PCC1 passthrough=yes per-connection-classifier=\
    both-addresses:3/0 src-address=192.168.1.0/24
add action=mark-connection chain=prerouting dst-address-type=!local \
    new-connection-mark=PCC2 passthrough=yes per-connection-classifier=\
    both-addresses:3/1 src-address=192.168.1.0/24
add action=mark-connection chain=prerouting dst-address-type=!local \
    new-connection-mark=PCC3 passthrough=yes per-connection-classifier=\
    both-addresses:3/2 src-address=192.168.1.0/24
add action=mark-routing chain=prerouting connection-mark=PCC1 \
    new-routing-mark=R1 passthrough=yes src-address=192.168.1.0/24
add action=mark-routing chain=prerouting connection-mark=PCC2 \
    new-routing-mark=R3 passthrough=yes src-address=192.168.1.0/24
add action=mark-routing chain=prerouting connection-mark=PCC3 \
    new-routing-mark=R2 passthrough=yes src-address=192.168.1.0/24

6、路由回路配置，确保同一个会话的数据从相同出口进出。

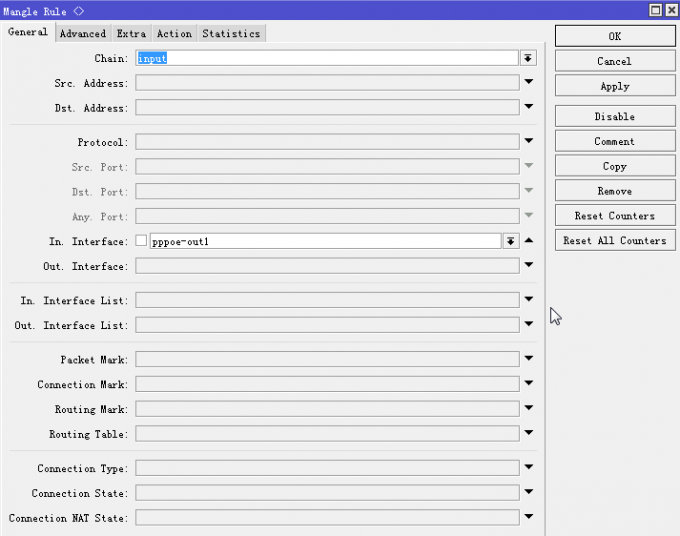

新建3条input规则，设置Chain：input，In.Interface选择入口
第一条规则：In.Interface选择pppoe-out1
第二条规则：In.Interface选择pppoe-out2
第三条规则：In.Interface选择pppoe-out3

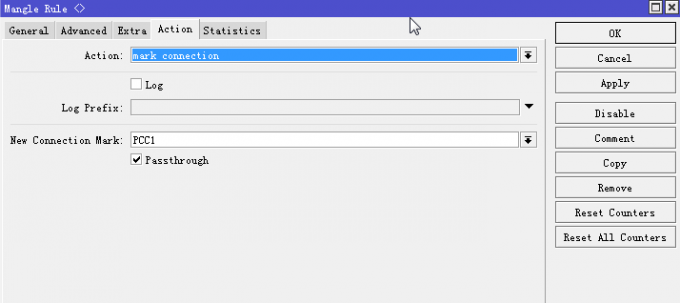

标记入口连接，action选择mark connection，New Connectin Mark选择对应的标记
第一条规则：New Connectin Mark选择PCC1
第二条规则：New Connectin Mark选择PCC2
第三条规则：New Connectin Mark选择PCC3

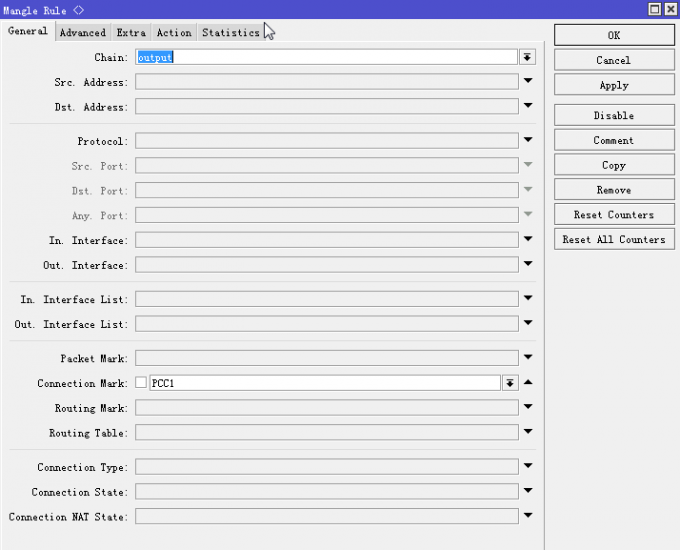

新建3条output规则，设置Chain：output，Connectin Mark选择刚才标记的
第一条规则：Connectin Mark选择PCC1
第二条规则：Connectin Mark选择PCC2
第三条规则：Connectin Mark选择PCC3

标记默认路由，action选择mark routing，New Routing Mark选择对应的标记
第一条规则：New Routing Mark选择R1
第二条规则：New Routing Mark选择R2
第三条规则：New Routing Mark选择R3

以上规则脚本代码：

/ip firewall mangle
add action=mark-connection chain=input in-interface=pppoe-out1 \
    new-connection-mark=PCC1 passthrough=yes
add action=mark-connection chain=input in-interface=pppoe-out3 \
    new-connection-mark=PCC3 passthrough=yes
add action=mark-connection chain=input in-interface=pppoe-out2 \
    new-connection-mark=PCC2 passthrough=yes
add action=mark-routing chain=output connection-mark=PCC1 new-routing-mark=R1 \
    passthrough=yes
add action=mark-routing chain=output connection-mark=PCC3 new-routing-mark=R3 \
    passthrough=yes
add action=mark-routing chain=output connection-mark=PCC2 new-routing-mark=R2 \
    passthrough=yes

7、配置nat规则

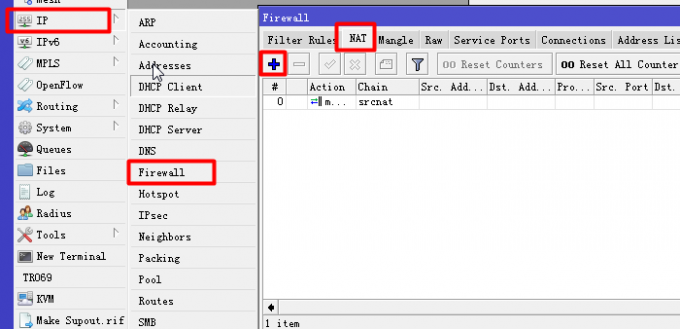

打开“IP” – “Firewall” -“NAT” ，点击“+”

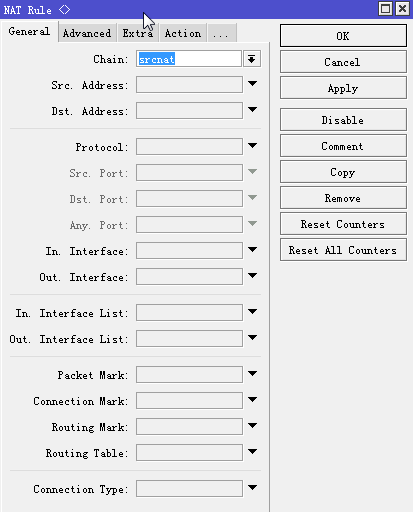

创建一条规则，Chain选择srcnat

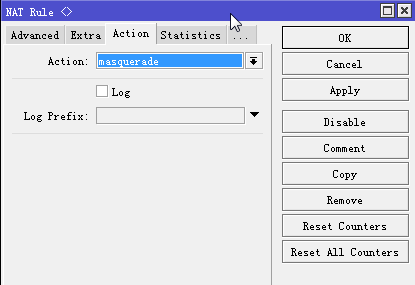

action选项卡，action选择masquerade

以上规则脚本代码：

/ip firewall nat
add action=masquerade chain=srcnat

到此差不多结束了。实际环境存在的问题就是当有PPPoE掉线的时候，会导致内网部分网络不通。可以使用脚本来解决。
