H3C华三S7506E系列交换机万兆IRF堆叠虚拟化

一、目前主流的网络虚拟化技术

思科虚拟交换系统VSS

思科虚拟交换系统VSS就是一种典型的网络虚拟化技术，它可以实现将多台思科交换机虚拟成单台交换机，使设备可用的端口数量、转发能力、性能格都倍增。

华为集群交换机系统CSS

CSS（Cluster Switch System，即集群交换机系统），它是网络虚拟化的一种形态，它同样可实现把多台支持集群的交换机链接起来，从而组成一台更大的交换机。

H3C IRF网络虚拟化技术

IRF（Intelligent Resilient Framework，智能弹性架构）是H3C自主研发的软件虚拟化技术。它的核心思想是将多台设备通过IRF物理端口连接在一起，进行必要的配置后，虚拟化成一台“分布式设备”。使用这种虚拟化技术可以实现多台设备的协同工作、统一管理和不间断维护。 为了便于描述，这个“虚拟设备”也称为IRF。所以，本文中的IRF有两层意思，一个是指IRF技术，一个是指IRF设备。

IRF主要具有以下优点：
简化管理
IRF形成之后，用户通过任意成员设备的任意端口都可以登录IRF系统，对IRF内所有成员设备进行统一管理。
高可靠性
IRF的高可靠性体现在多个方面，例如：IRF由多台成员设备组成，Master设备负责IRF的运行、管理和维护，Slave设备在作为备份的同时也可以处理业务。一旦Master设备故障，系统会迅速自动选举新的Master，以保证业务不中断，从而实现了设备的1:N备份；此外，成员设备之间的IRF链路支持聚合功能，IRF和上、下层设备之间的物理链路也支持聚合功能，多条链路之间可以互为备份也可以进行负载分担，从而进一步提高了IRF的可靠性。
强大的网络扩展能力
通过增加成员设备，可以轻松自如的扩展IRF的端口数、带宽。因为各成员设备都有CPU，能够独立处理协议报文、进行报文转发，所以IRF还能够轻松自如的扩展处理能力。

二、IRF的应用

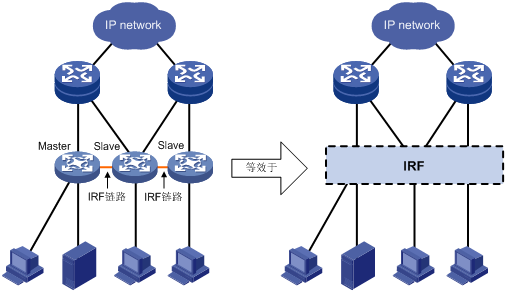

• 如图 所示，Master和Slave组成IRF，对上、下层设备来说，它们就是一台设备——IRF。IRF可部署在核心层、汇聚层和接入层。

三、S7506E IRF调试步骤

最近有个项目接触到两台S7506E用2 个万兆口实现 IRF 功能。现将大致的调试步骤记录下：

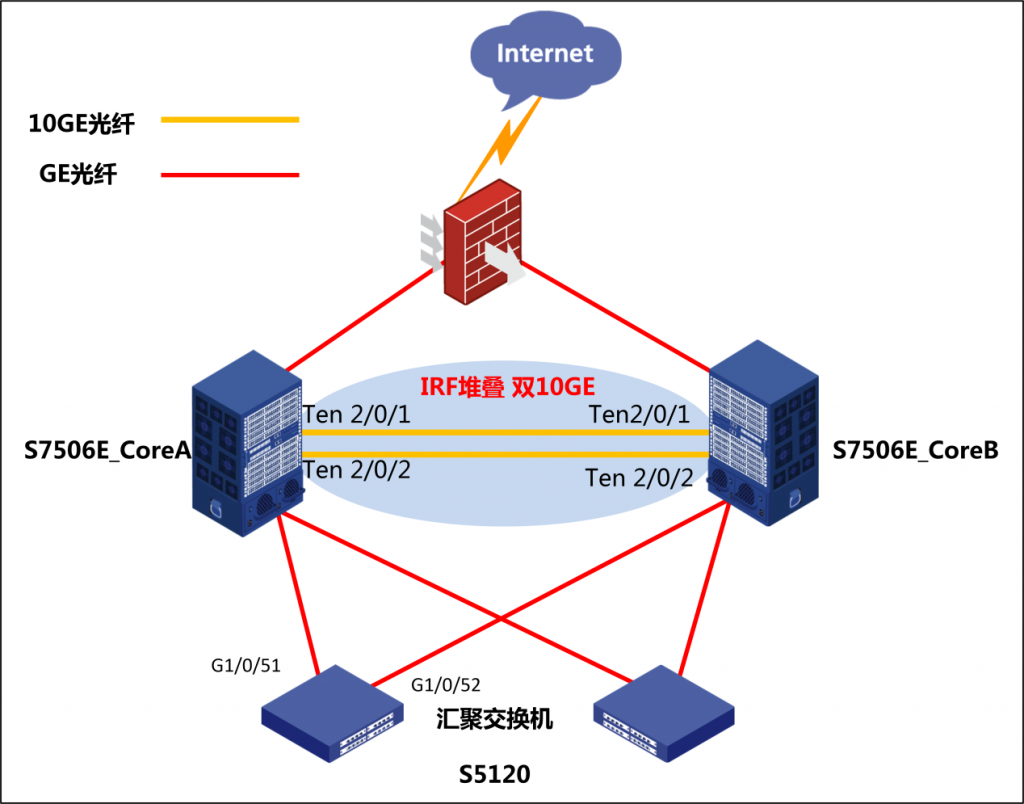

下图为某企业部分网络拓扑图

S7506E_CoreA配置步骤：

[S7506E_CoreA]irf member 1 #配置IRF的成员号为1；
[S7506E_CoreA]irf member 1 priority 32 #修改IRF 成员的优先级为32，CoreA选举为Master；
[S7506E_CoreA]irf auto-update enable #使能启动文件自动加载；
[S7506E_CoreA]interface Ten-GigabitEthernet 2/0/1
[S7506E_CoreA- ten 2/0/1]shutdown #需要先提前关闭物理口，IRF 逻辑口要绑定物理口；
[S7506E_CoreA]interface Ten-GigabitEthernet 2/0/2
[S7506E_CoreA- ten 2/0/2]shutdown
[S7506E_CoreA]irf-port 1/1 #创建IRF端口1/1并绑定设备的IRF端口和物理端口
[S7506E_CoreA- irf-port 1/1]port group interface Ten-GigabitEthernet 2/0/1
[S7506E_CoreA- irf-port 1/1]port group interface Ten-GigabitEthernet 2/0/2
[S7506E_CoreA]interface Ten-GigabitEthernet 2/0/1
[S7506E_CoreA- ten 2/0/1]undo shutdown #开启端口
[S7506E_CoreA]interface Ten-GigabitEthernet 2/0/2
[S7506E_CoreA- ten 2/0/2]undo shutdown
[S7506E_CoreA]save #保存配置，敲下一条命令后设备会重启；
[S7506E_CoreA]chassis convert mode irf #将设备切换到 IRF模式，设备会自动重启。

S7506E_CoreB配置步骤：

[S7506E_CoreB]irf member 2 #配置IRF的成员号为2，默认优先级选举为Slave；
[S7506E_CoreB]irf auto-update enable #使能启动文件自动加载；
[S7506E_CoreB]interface Ten-GigabitEthernet 2/0/1
[S7506E_CoreB- ten 2/0/1]shutdown #需要先提前关闭物理口，IRF 逻辑口要绑定物理口；
[S7506E_CoreB]interface Ten-GigabitEthernet 2/0/2
[S7506E_CoreB- ten 2/0/2]shutdown
[S7506E_CoreB]irf-port 2/2 #创建IRF端口2/2并绑定设备的IRF端口和物理端口
[S7506E_CoreB- irf-port 2/2]port group interface Ten-GigabitEthernet 2/0/1
[S7506E_CoreB- irf-port 2/2]port group interface Ten-GigabitEthernet 2/0/2
[S7506E_CoreB]interface Ten-GigabitEthernet 2/0/1
[S7506E_CoreB- ten 2/0/1]undo shutdown #开启端口
[S7506E_CoreB]interface Ten-GigabitEthernet 2/0/2
[S7506E_CoreB- ten 2/0/2]undo shutdown
[S7506E_CoreB]save #保存配置，敲下一条命令后设备会重启；
[S7506E_CoreB]chassis convert mode irf #将设备切换到 IRF模式，设备会自动重启。
注：
设备重启完成，其中一台S7506E上做配置更改，会自动同步到另外一台，可以把两台S7506E看作一台设备，并注意接口的逻辑对应关系。
S7506E_CoreA上的物理端口Ten-GigabitEthernet 2/0/1会变成Ten-GigabitEthernet 1/2/0/1
S7506E_CoreB上的物理端口Ten-GigabitEthernet 2/0/1会变成Ten-GigabitEthernet 2/2/0/1
[S7506E_CoreA] display current-configuration #部分配置信息
#
irf mac-address persistent always
irf auto-update enable
undo irf link-delay
irf member 1 priority 32
#
ip ttl-expires enable
ip unreachables enable
#
irf-pbr enable
switch-mode route-normal
#
irf-port 1/1
port group interface Ten-GigabitEthernet1/2/0/1 mode normal
port group interface Ten-GigabitEthernet1/2/0/2 mode normal
#
irf-port 2/2
port group interface Ten-GigabitEthernet2/2/0/1 mode normal
port group interface Ten-GigabitEthernet2/2/0/2 mode normal
#

BFD链路检测IRF心跳线配置步骤：

[S7506E_CoreA]Vlan 4000 #创建用于心跳检测的VLAN
[S7506E_CoreA]interface Vlan-interface4000 #创建用于心跳检测的VLAN虚拟接口
[S7506E_CoreA] description **IRF_BFD** #增加描述
[S7506E_CoreA] mad bfd enable #使能BFD链路检测
[S7506E_CoreA] mad ip address 1.1.1.1 255.255.255.252 member 1 #配置Member1 MAD IP
[S7506E_CoreA] mad ip address 1.1.1.2 255.255.255.252 member 2 #配置Member2 MAD IP
注意：MAD IP不能与其他接口IP地址相同，不能在Vlan-interface1接口下使能BFD MAD检测功能。

[S7506E_CoreA]interface GigabitEthernet1/4/0/28
[S7506E_CoreA] port link-mode bridge
[S7506E_CoreA] port access vlan 4000
[S7506E_CoreA] stp disable #因为BFD MAD和STP功能互斥，关闭STP协议。

[S7506E_CoreA]interface GigabitEthernet2/4/0/28
[S7506E_CoreA] port link-mode bridge
[S7506E_CoreA] port access vlan 4000
[S7506E_CoreA] stp disable #因为BFD MAD和STP功能互斥，关闭STP协议。
使用网线将S7506E_CoreA和S7506E_CoreB的28口连接起来。

四、配置链路聚合

S7506E与S5120之间必须做链路聚合，否则会产生环路。

核心交换机配置步骤：

将S7506E_CoreA和S7506E_CoreB上的物理端口GigabitEthernet3/0/1做逻辑链路聚会绑定。
[S7506E_CoreA]interface Bridge-Aggregation1 #创建链路聚会组1
[S7506E_CoreA-Bridge-Aggregation1]quit
[S7506E_CoreA]interface GigabitEthernet1/3/0/1 #S7506E_CoreA上的端口
[S7506E_CoreA-GigabitEthernet1/3/0/1]port link-aggregation group 1
[S7506E_CoreA-GigabitEthernet1/3/0/1]quit
[S7506E_CoreA]interface GigabitEthernet2/3/0/1 #S7506E_CoreB上的端口
[S7506E_CoreA-GigabitEthernet2/3/0/1]port link-aggregation group 1 #绑定到链路聚合组1
[S7506E_CoreA-GigabitEthernet2/3/0/1]quit
[S7506E_CoreA]interface Bridge-Aggregation1
[S7506E_CoreA-Bridge-Aggregation1]port link-type trunk #配置Trunk
[S7506E_CoreA-Bridge-Aggregation1]undo port trunk permit vlan 1
[S7506E_CoreA-Bridge-Aggregation1]port trunk permit vlan 2 to 4094
[S7506E_CoreA-Bridge-Aggregation1]quit
[S7506E_CoreA]save #保存配置

汇聚交换机配置步骤：

[S5120]interface Bridge-Aggregation1 #创建链路聚会组1
[S5120-Bridge-Aggregation1]quit
[S5120]interface GigabitEthernet1/0/51 #上行到S7506E_CoreA
[S5120-GigabitEthernet1/0/51]port link-aggregation group 1 #绑定到链路聚合组1
[S5120-GigabitEthernet1/0/51]quit
[S5120]interface GigabitEthernet1/0/52 #上行到S7506E_CoreB
[S5120-GigabitEthernet1/0/52]port link-aggregation group 1
[S5120-GigabitEthernet1/0/52]quit
[S5120]interface Bridge-Aggregation1
[S5120-Bridge-Aggregation1]port link-type trunk #配置Trunk
[S5120-Bridge-Aggregation1]undo port trunk permit vlan 1
[S5120-Bridge-Aggregation1]port trunk permit vlan 2 to 4094
[S5120-Bridge-Aggregation1]quit
[S5120]save #保存配置

五、常用IRF基本维护命令

显示IRF中所有成员设备的相关信息
display irf
查看IRF的拓扑信息
display irf topology
显示本IRF中所有成员设备的预配置信息
display irf configuration
显示MAD配置信息
display mad [verbose]
