英文简称EtherChannel(以太通道)是由Cisco研发的，应用于交换机之间的多链路捆绑技术。它的基本原理是：将两个设备间多条物理链路捆绑在一起组成一条逻辑链路，从而达到带宽倍增的目的(这条逻辑链路带宽相当于物理链路带宽之和)。
除了增加带宽外，端口聚合还可以在多条链路上均衡分配流量，起到负载分担的作用；当一条或多条链路故障时，只要还有链路正常，
流量将转移到其它的链路上，整个过程在几毫秒内完成，从而起到冗余的作用，增强了网络的稳定性和安全性。两台交换机之间是否形
成EtherChannel也可以用协议自动协商。目前有两个协商协议：PAgP和LACP，PAgP(端口汇聚协议 Port Aggregation Protocol)
是Cisco私有的协议，而LACP(链路汇聚控制协议 Link Aggregation Control Protocol)是基于IEEE 802.3ad的国际标准，是一种实
现链路动态聚合的协议。

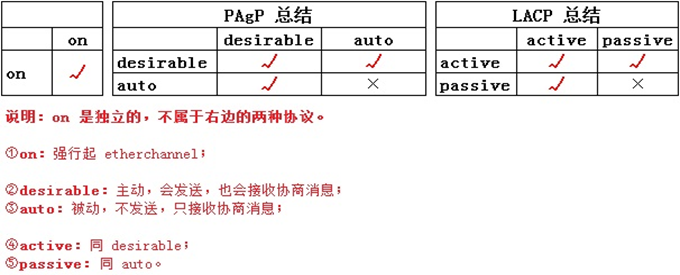

Switch(config-if-range)#channel-group 1 mode ? #通过此命令在交换机查看端口聚合可以使用的协议 active Enable LACP unconditionally #主动发送LACP报文 auto Enable PAgP only if a PAgP device is detected #被动发送PAgP报文 desirable Enable PAgP unconditionally #主动发送PAgP报文 on Enable Etherchannel only #手动设置，需要两边都设置成on passive Enable LACP only if a LACP device is detected #被动接收LACP报文
端口聚合说明：
1、Cisco最多允许EtherChannel绑定8个端口；
(1)、如果是百兆网络，总带宽可达1.6Gbit/s；
(2)、如果是千兆网络，总带宽可达16Gbit/s。
2、EtherChannel不支持10M端口；
3、EtherChannel编号只在本地有效，链路两端的编号可以不一样；
4、EtherChannel默认使用PAgP协议；
5、EtherChannel默认情况下是基于源MAC地址的负载平衡；
6、一个EtherChannel内所有的端口都必须具有相同的端口速率和双工模式，LACP只能是全双工模式；
7、channel-group接口会自动继承最小物理接口，或最先配置的接口模式；
8、cisco的交换机不仅可以支持第二层EtherChannel,还可以支持第三层EtherChannel。
实验环境：
标注：本教程只讲解端口聚合配置命令，其它配置请自行上网查阅资料。

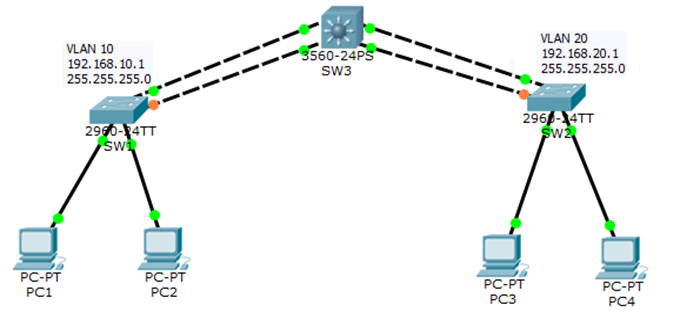

两台Cisco思科交换 2960 + 一台Cisco思科交换机3560
思科3560交换机SW3配置思路：
1、 配置两个VLAN， VLAN 10分配给SW1交换机，VLAN 20分配给SW2交换机
2、 VLAN 10 配置IP地址 192.168.10.1 255.255.255.0
VLAN 20 配置IP地址:192.168.20.1 255.255.255.0
3、 开启HDCP功能及路由功能
4、 Fa0/23-24端口分配给SW1交换机做端口聚合，Fa0/21-22端口分配给SW2交换机做端口聚合
思科2960 交换机 SW1配置思路：
1、创建VLAN 10，并把fa0/1-2端口分配给VLAN 10
2、Fa0/23-24端口与上级交换机端口Fa0/23-24对应端口聚合
思科2960 交换机 SW1配置思路：
1、创建VLAN 20，并把fa0/1-2端口分配给VLAN 20
2、Fa0/23-24端口与上级交换机端口Fa0/21-22对应端口聚合
PC1电脑和PC2电脑分别设置共享文件，PC3电脑复制PC1电脑共享文件，PC4电脑复制PC2电脑共享文件，在同时复制过程中，可以查看复制的速度就可以看得出效果。
1、思科3560交换机SW3端口聚合配置：
#全局模式下进入Fa0/23-24端口 Switch(config)#interface range fastEthernet 0/23-24 #创建虚拟通道 channel-group 1 并设置模式为desirable Switch(config-if-range)#channel-group 1 mode desirable #描述channel-group 1虚拟通道从SW3连接SW1 Switch(config-if-range)#description SW3-SW1 #强制虚拟通道 channel-group 1使用dot1q封装数据包 Switch(config-if-range)#switchport trunk encapsulation dot1q #设置为trunk允许多个VLAN通过 Switch(config-if-range)#switchport mode trunk #激活端口 Switch(config-if-range)#no shutdown #全局模式下进入Fa0/21-22端口 Switch(config)#interface range fastEthernet 0/21-22 #创建虚拟通道 channel-group 2 并设置模式为desirable Switch(config-if-range)#channel-group 2 mode desirable #描述channel-group 2虚拟通道从SW3连接SW2 Switch(config-if-range)#description SW3-SW2 #强制虚拟通道 channel-group 2使用dot1q封装数据包 Switch(config-if-range)#switchport trunk encapsulation dot1q #设置为trunk允许多个VLAN通过 Switch(config-if-range)#switchport mode trunk #激活端口 Switch(config-if-range)#no shutdown
标注：dot1q是802.1q标准，是vlan的一种封装方式，各类交换和路由使用的vlan通用协议模式。
2、思科 2960交换机SW1端口聚合配置：
#全局模式下进入fa0/23-24端口 Switch(config)#interface range fastEthernet 0/23-24 #创建虚拟通道 channel-group 1并设置模式为desirable Switch(config-if-range)#channel-group 1 mode desirable #描述channel-group 1虚拟通道从SW1连接SW3 Switch(config-if-range)#description SW1-SW3 #设置为trunk允许多个VLAN通过 Switch(config-if-range)#switchport mode trunk #指定允许通过channel-group 1的vlan，这里设置all是所有vlan，思科交换机默认是all #如果设置只允许VLAN 10通过channel-group 1虚拟通道命令 switchport trunk allowed vlan 10 Switch(config-if-range)#switchport trunk allowed vlan all #激活端口 Switch(config-if-range)#no shutdown
3、思科 2960交换机SW2端口聚合配置：
#全局模式下进入fa0/23-24端口 Switch(config)#interface range fastEthernet 0/23-24 #创建虚拟通道 channel-group 2并设置模式为desirable Switch(config-if-range)#channel-group 2 mode desirable #描述channel-group 2虚拟通道从SW2连接SW3 Switch(config-if-range)#description SW2-SW3 #设置为trunk允许多个VLAN通过 Switch(config-if-range)#switchport mode trunk #指定允许通过channel-group 2的vlan，这里设置all是所有vlan，思科交换机默认是all Switch(config-if-range)#switchport trunk allowed vlan all #激活端口 Switch(config-if-range)#no shutdown
4、端口聚合查看命令
#查看端口聚合信息，正常情况Port-channel显示是SU，如果显示SD就不正常
Switch#show etherchannel summary 1 Po1(SU) PAgP Fa0/23(P) Fa0/24(P) 2 Po2(SU) PAgP Fa0/21(P) Fa0/22(P) #查看虚拟通道包含的接口 Switch#show etherchannel port-channel #查看通道接口状况 Switch#show etherchannel load-balance
