RouterOS基于IPsec隧道实现局域网互访

IPSec 的两种工作模式：隧道（ip tunnel）模式和传输（ip transport）模式。简单的来说，隧道模式用于网关和网关之间的点对点连接；传输模式用于网关和电脑之间的点对点连接。具体的请自行百度。

本教程主要是RouterOS（以下简称ROS）通过IPsec隧道模式（IP tunnel）实现点对点互连。

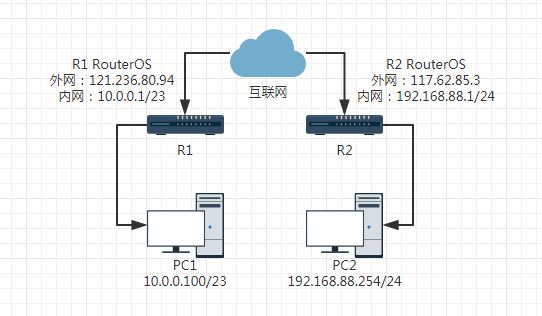

一、网络拓扑

以下是一个使用 ROS实现IPsec点对点互连的案例。

网络拓扑：PC1（10.0.0.100） --- （10.0.0.1）R1（121.236.80.94） --- 互联网 --- （117.62.85.3）R2（192.168.88.1）---（192.168.88.254）PC2

二、R1路由器设置

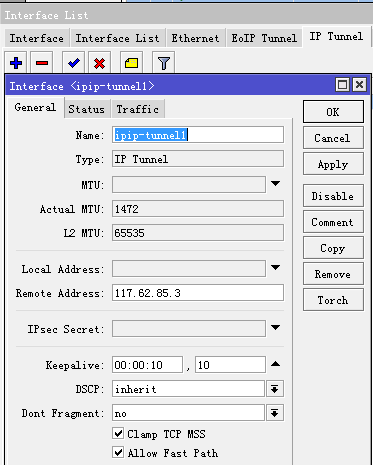

1、IP tunnel设置：Winbox --> Interface，IP Tunnel选项卡，点击+

Remote Address填入R2外网ip地址，如117.62.85.3，点击OK

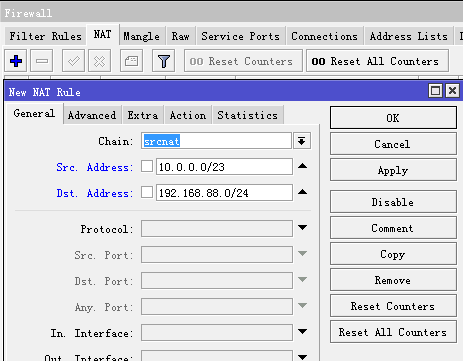

2、Winbox --> IP --> Firewall，NAT选项卡，点击+

Chain选择srcnat

Src. Address填入R1内网网段，如案列中R1的内网网段10.0.0.0/23

Dst. Address填入R2内网网段，如案列中R2的内网网段192.168.88.0/24

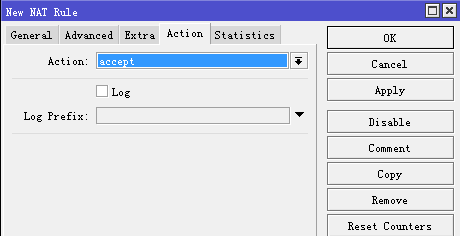

切换到Action选项卡，action选择accept，点击OK

注意：该条规则要在masquerade规则的上面

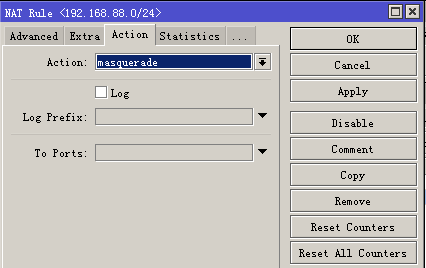

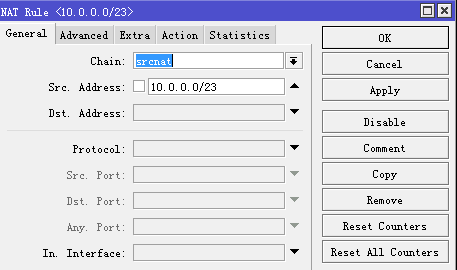

3、Winbox --> IP --> Firewall，NAT选项卡，修改上网的masquerade规则
Chain还是srcnat
Src. Address填入R1的内网网段，如案列中R1的内网网段10.0.0.0/23

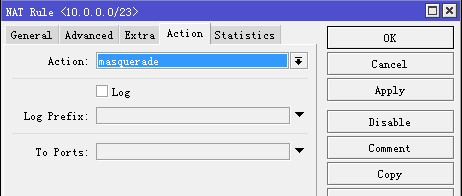

切换到Action选项卡，action还是选择masquerade，点击OK

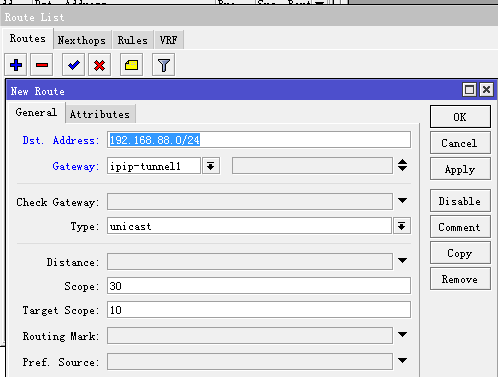

4、添加路由表，Winbox --> IP --> Routes，点击+

Dst. Address填入R2的内网ip网段，如192.168.88.0/24

Gateway选择刚才创建额ipip-tunnel1，点击OK

三、R2路由器设置

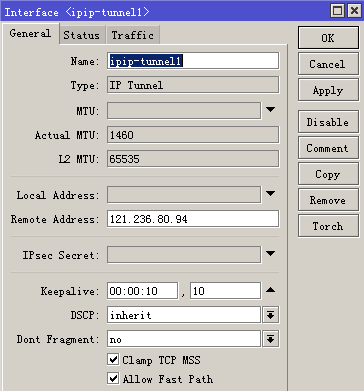

1、IP tunnel设置：Winbox --> Interface，IP Tunnel选项卡，点击+

Remote Address填入R1外网ip地址，如121.236.80.94，点击OK

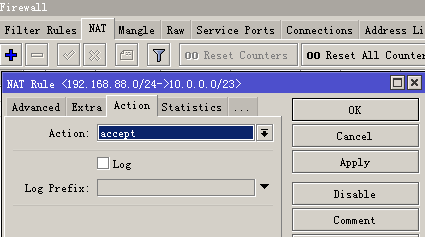

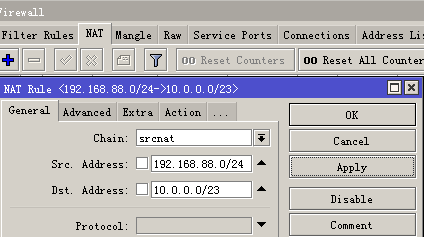

2、Winbox --> IP --> Firewall，NAT选项卡，点击+

Chain选择srcnat

Src. Address填入R2内网网段，如案列中R2的内网网段192.168.88.0/24

Dst. Address填入R1内网网段，如案列中R1的内网网段10.0.0.0/23

切换到Action选项卡，action选择accept，点击OK

注意：该条规则要在masquerade规则的上面

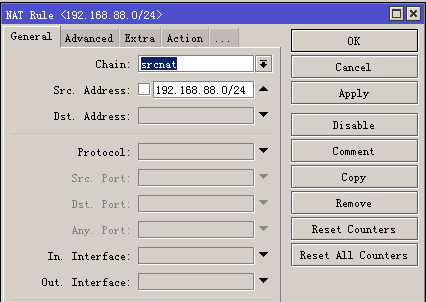

3、Winbox --> IP --> Firewall，NAT选项卡，修改上网的masquerade规则
Chain还是srcnat
Src. Address填入R1的内网网段，如案列中R1的内网网段192.188.88.0/24
切换到Action选项卡，action还是选择masquerade，点击OK

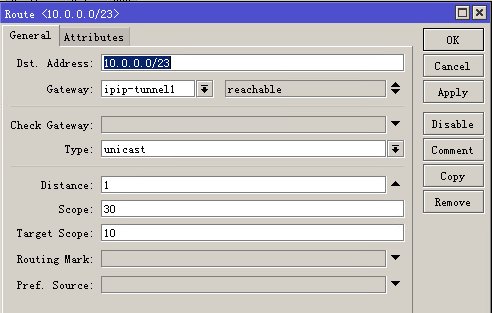

4、添加路由表，Winbox --> IP --> Routes，点击+

Dst. Address填入R1的内网ip网段，如10.0.0.0/23

Gateway选择刚才创建额ipip-tunnel1，点击OK

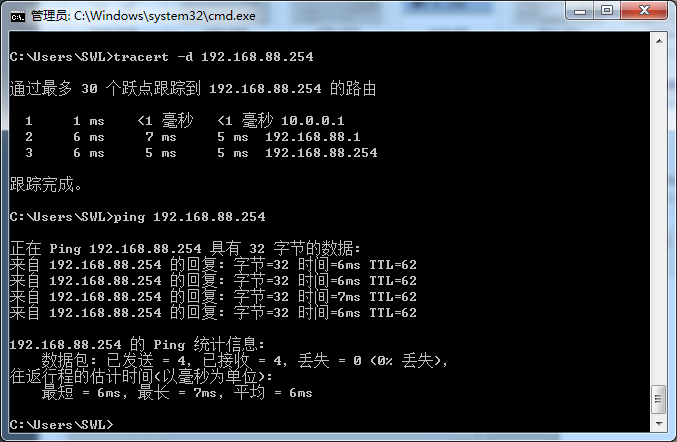

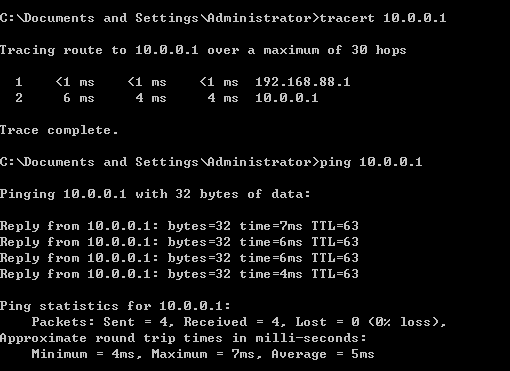

四、互通测试 Ping

至此，2个ROS已经通过IP Tunnel互通了，内网电脑可以互访了。
